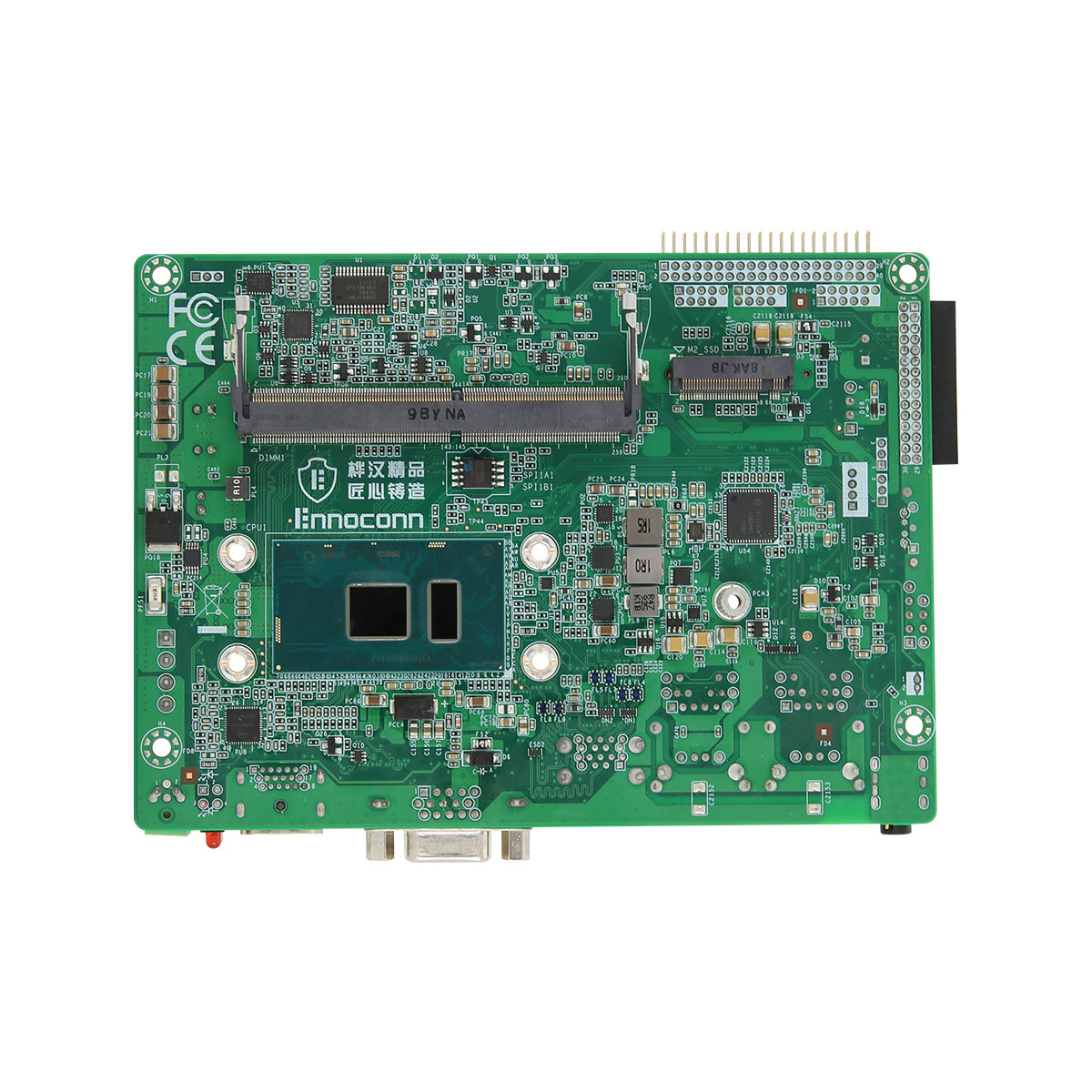

CEB-6X03-W101
Intel® 第六代Core™ i5-6200U Processor (2.3 GHz)
Intel® 第六代Core™ i7-6500U Processor (2.5 GHz)
支持SO-DIMM DDR4,最大支持16GB
支持宽压输入9V~36V
支持宽温 -20℃~ 60℃
支持Watch dog功能
支持SIM卡
支持IO卡扩展和Riser卡扩展功能
■ 规格 Specification |
|||
处理器 Processor |
Intel® 6th Core ™ i3-6100U Processor (2.3 GHz) |
||
内存 Memory |
single Channel, 1 x SO-DIMM Slot, DDR4 1866/2133/2400MHz , up to 16GB
|
||
存储 Storage |
1 x SATA3.0, 1 x M.2 2242 (SATA/PCIe X1 supported) |
||
显示 Display |
Intel® HD Graphics 520 |
||
网口 Ethernet |
2 x RJ45 Intel® I211AT GbE (10/100/1000 Mbps) |
||
音频 Audio |
Realtek® ALC888S HD Audio Codec |
||
BIOS |
AMI UEFI BIOS |
||

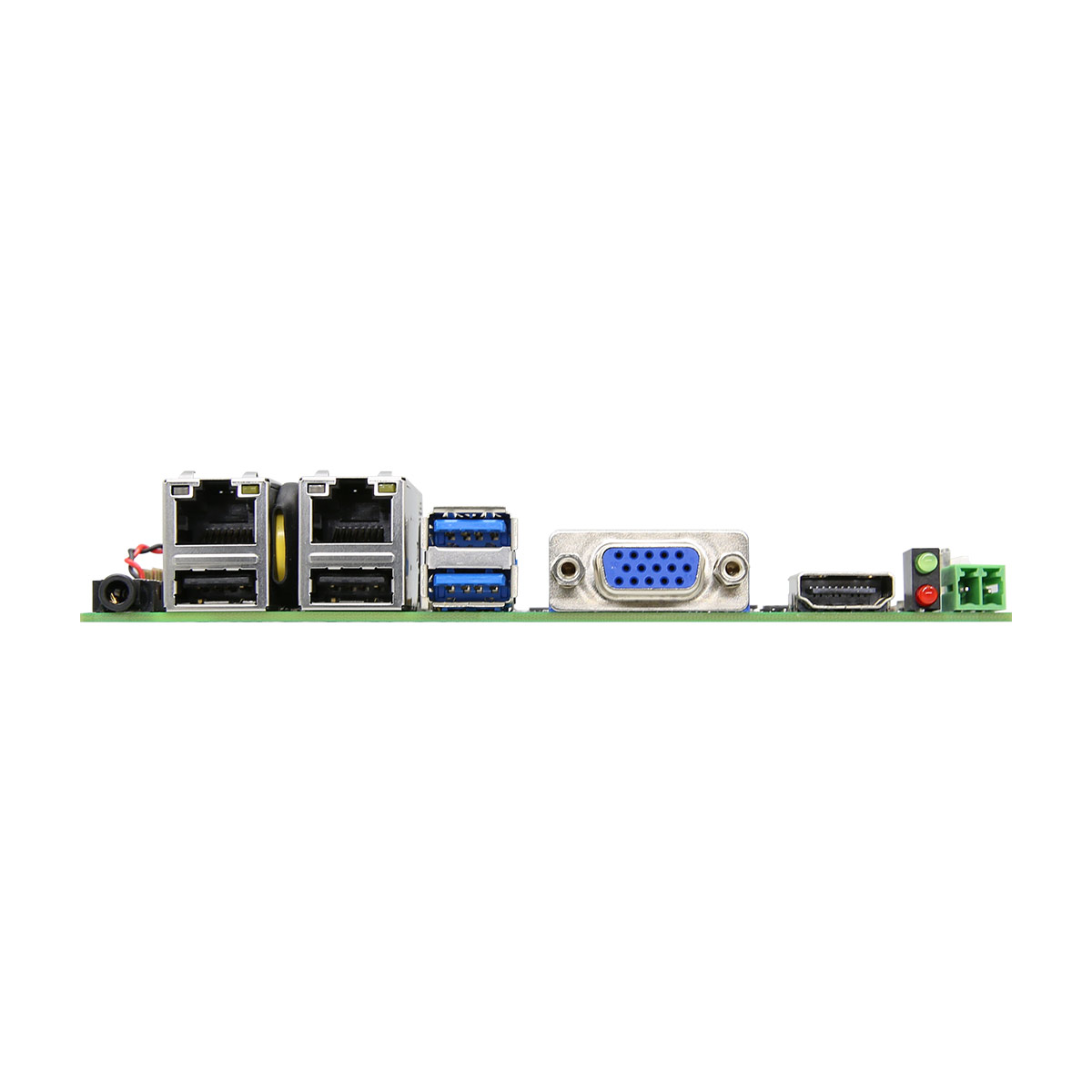

外部接口 Rear I/O |
1 x HDMI: max resolution up to 4096 x 2304@24Hz |
||
内部接口 Internal I/O |
1 x RS232/422/485, 1 x RS232 |
||
扩展接口 Expansion |
1 x Mini-PCIe (WiFi/3G/4G/mSATA supported) |
||
看门狗 Watchdog Timer |
System Reset, Programmable via software from 1 to 255 seconds |
||
环境 Environment |
操作温度 Operation Temp.: -20℃ ~ 60℃ |
||
电源输入 Power Input |
宽压 9~36V DC-IN |
||
尺寸 Dimensions |
3.5" (146 x 105mm) |
||
操作系统 OS |
Windows 7/8/10, Linux |
||
■ 配置 Configuration |
|||
型号 Model |
CPU 型号 |
主频 / 超频 |
|
CEB-6103-W101 |
i3-6100U |
2.3 GHz/ 不支持 |
|
CEB-6203-W101 |
i5-6200U |
2.3 GHz/2.8 GHz |
|
CEB-6503-W101 |
i7-6500U |
2.5 GHz/3.1 GHz |
|
■ 订购清单 Order List |
|||
标配 |
型号 Model |
描述 Description |
|
35074TC00-38L-G |
Power Cable,120mm+/-10mm,18AWG,4pin+2pin |
||
选配 |
型号 Model |
描述 Description |
|
CTO-6203-cooler |
CEA-6203-FAN1, CPU cooler for 1CB2 |
||
35105J200-JTU-G |
COM2,COM cable,150mmm |
||
35105R200-JTU-G |
USB*2 type A(F) black cable 20cm |
||
35074RQ00-JTU-G |
SATA Power data cable,150mm+/-10mm |
||
10038N200-0D9-G |
Peripheral Board,JINCHI-ELE,CEA-6COM-8DIO |
||
10038H800-0D9-G |
Peripheral Board,G,CATHAYTOP,CEA-6COM-2LAN |
||
34046QJ00-600-G |
Remote SW conn |
