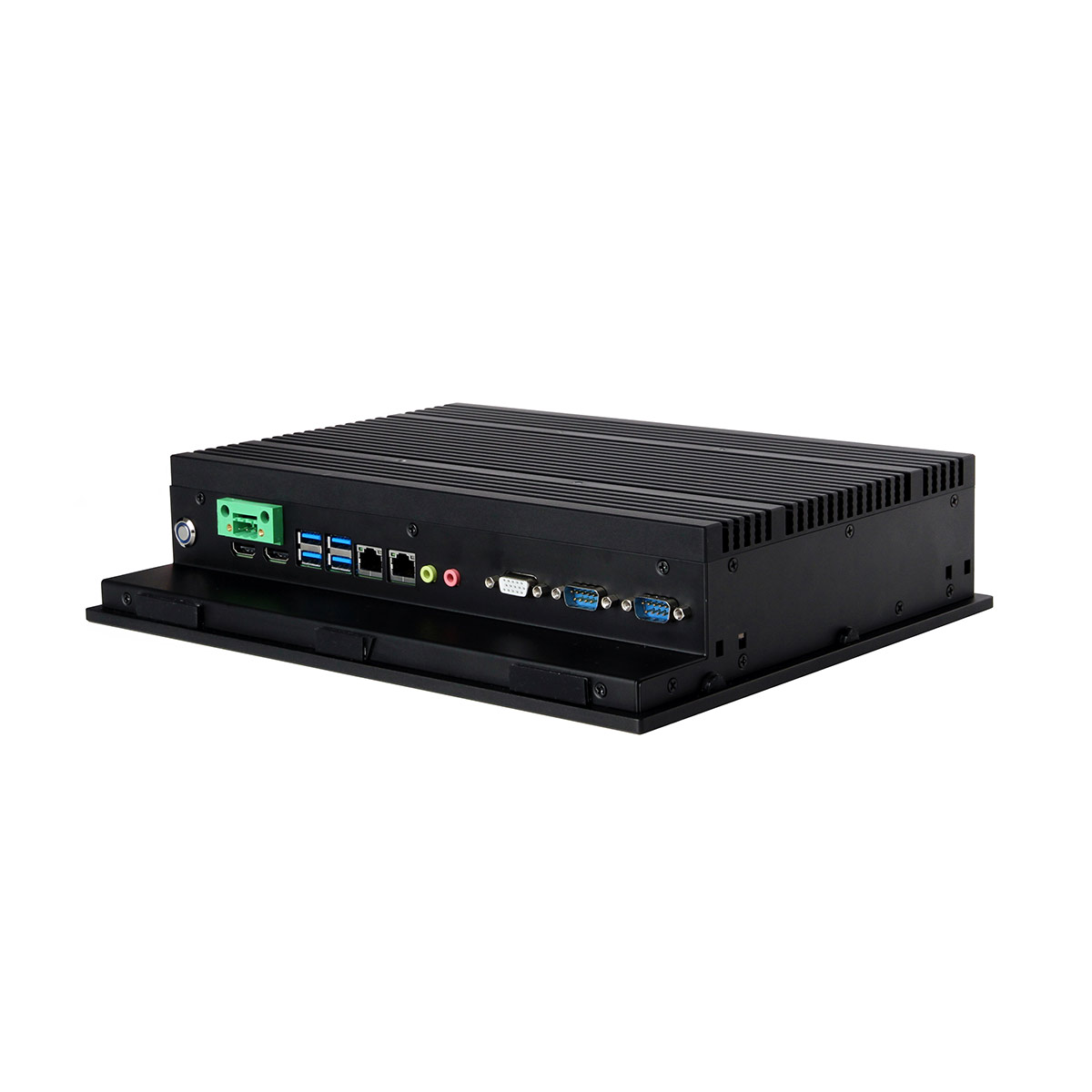

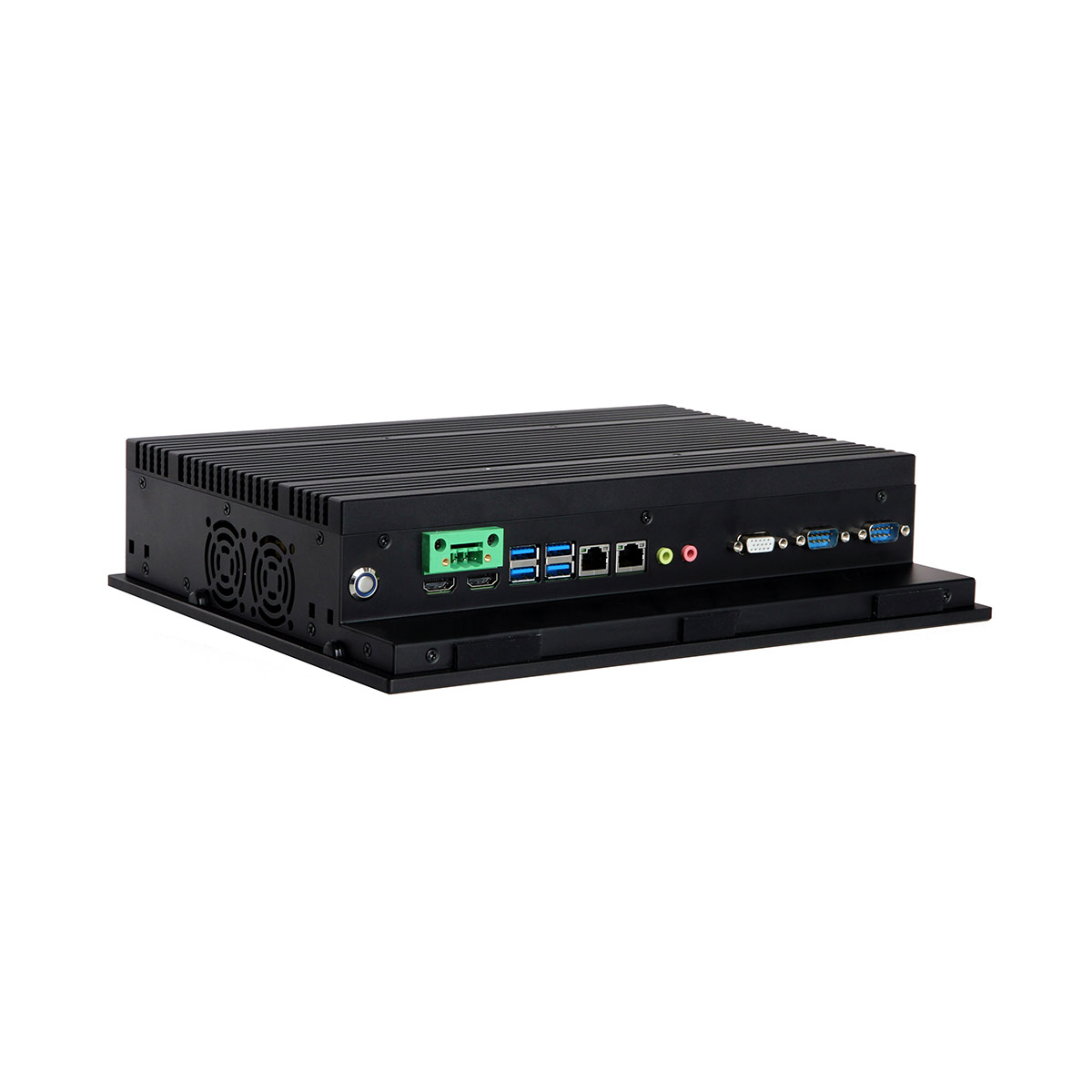

PPC-121R-H11B

■ 规格 Specification

系统 System

处理器 Processor

Intel®LGA1151 Socket Supports6/7th Gen.Core ™/Celeron®Processors(Max TDP at 54W)

芯片组 Chipest

Intel®H110 Chipset

内存 Memory

1xDDR4 SODIMM up to 32GB

图形 Graphics

Intel®6/7th Gen.CPU Integrated

操作系统 OS

Windows , Linux

看门狗定时器 Watchdog Timer

Programmable 255 levels timer interval，from 1~255 sec/min

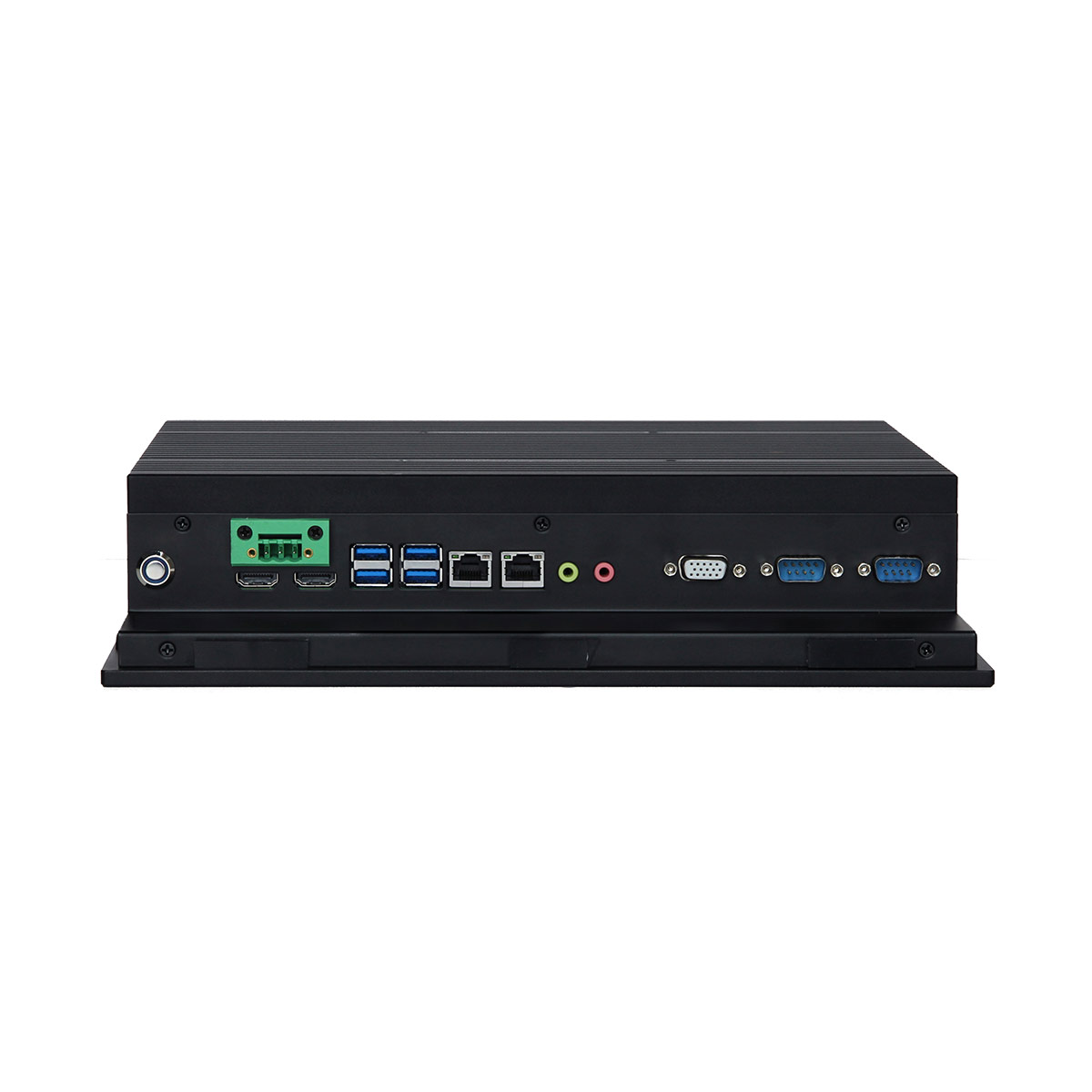

外部接口 External I/O

串口 COM

2x RS232 by pin header

GPIO 口

1x8bit GPIO

USB

4x USB 3.0
4xUSB 2.0 by pin header

SATA

2x SATA III

网口 Ethernet

2xRealtek 8111G

显示 Video

HDMI:4096x2160 @24Hz
LVDS:1920*1200 @60 Hz

音频 Audio

ALC 887

BIOS

AMI

电源输入 Power Input

1 x Power Connector (3P Phoenix)

内部接口 Internal I/O

扩展接口 Expansion

1xMicroSIM(Optional)
1xMini PCle support mSATA (optional for mini-Card）

显示屏 Display

尺寸 Size

12.1 inch TFT-LCD

分辨率 Resolution

1024(H) x 768(V)

屏幕宽高比 Ratio

4:3

亮度 Brightness

500 cd/m²

可视角 Viewing Angle

88/88/88/88 (Typ.)(CR≥10)

对比度 Contrast Ratio

1200:1 (Typ.) (透射)

背光Backlight

LED Backlight

背光寿命 Backlight Lifetime

50000Hrs

触摸屏 Touchscreen

触摸屏 Touch Type

全平面五线电阻屏 5-Wire Resistive Touch

触击 Touch

50,000,000 times

机构 Mechanical

前框 Front Panel

铝 Aluminum

铝挤 Heat-Sink

铝 Aluminum

底板 Rear Cover

铁 SECC

安装方式 Mounting

Panel Mount, Wall and VESA-mount (100 x 100mm)

尺寸 Dimension

312 x 250 x 68.6mm

建议开孔尺寸 Cut Out

303x241mm

重量 Weight

5.2kg

环境 Environmental

操作温度 Operating Temp.

0~50℃

存储温度 Storage Temp.

-40℃-80℃

操作湿度 Operating humidity

0%~90% Relative humidity,no condensation

存储湿度 Storage Humidity

5%~90%, 非凝结状态 Non-condensing

电源 Power

电源类型 Power Type

AT/ATX

电源输入 Power Input

标配12V（选配24V）

■ 订购清单 Order List

标配
Standard

型号 Model

描述 Description

PPC-121R-H11B

根据客户要求定制
