CES-RN30(N97)(N10)-W44A

■ 规格 Specification

系统 System

处理器 Processor

Intel® Core ™ i3-N305(6M Cache,up to 3.8GHz)
Intel® N97(6M Cache,up to 3.6GHz)
Intel® N100(6M Cache,up to 3.4GHz)

内存 Memory

1 x SDRAM DDR4 3200 MHz (max. 16G)

图形 Graphics

Intel® Iris® Xe graphics, up to 96 graphics execution units (EU)

存储 Storage

1 x M.2 2242 SSD ，1 x mSATA

操作系统 OS

Windows 10, Ubuntu20.04

看门狗定时器 Watchdog Timer

Programmable 255 levels timer interval, from 1~255 sec/min

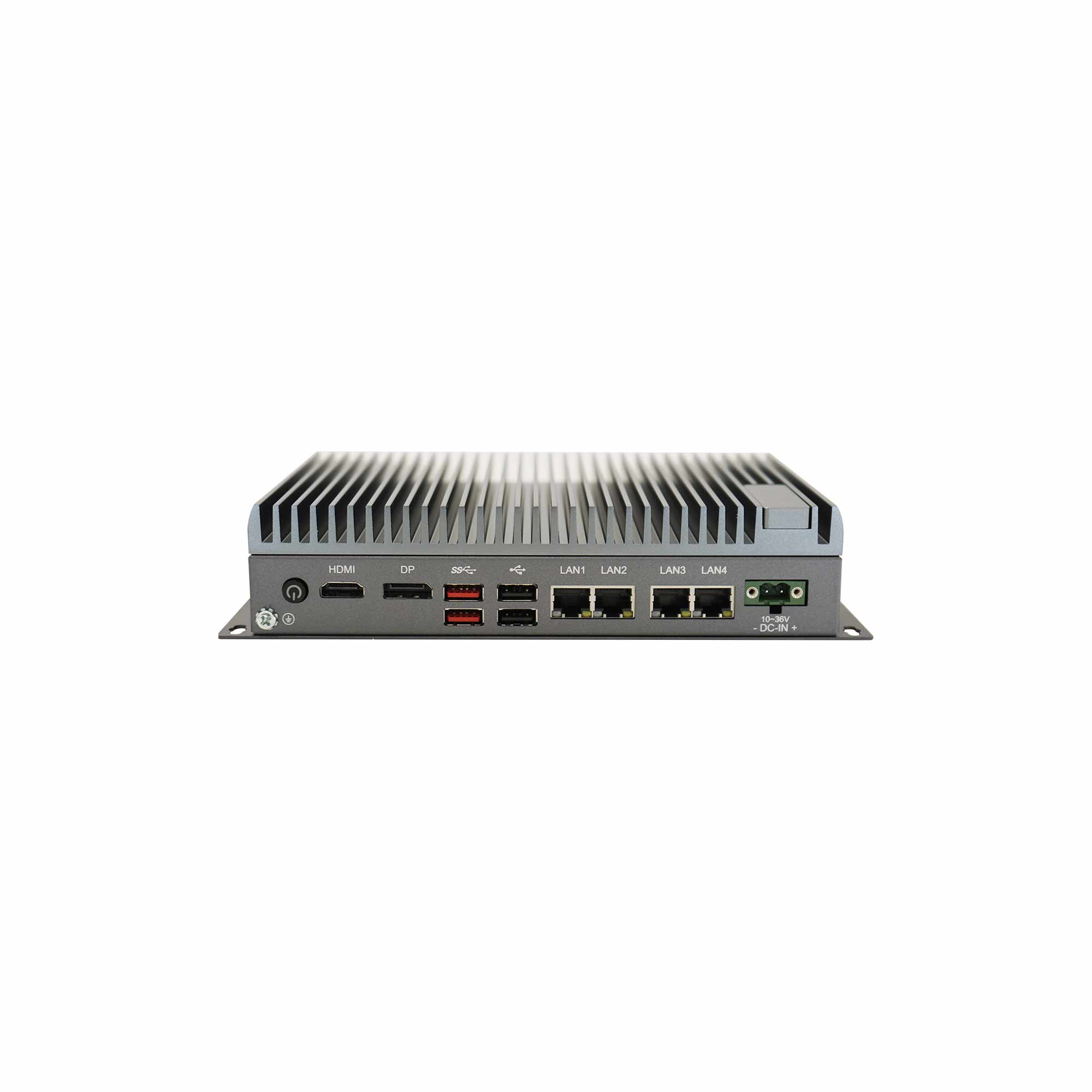

外部接口 External I/O

网口 Ethernet

1 x RJ45 Intel i210-AT GbE (10/100/1000 Mbps)
3 x RJ45, Intel® i226-v GbE (10/100/1000 Mbps)

显示 Video

1 x HDMI , up to 4Kx2Kx24bpp@24Hz
1 x DP, up to 4096x2304x36bpp@60Hz

音频 Audio

1 x Audio(Line-out & Mic-in ) (芯片888S/897)

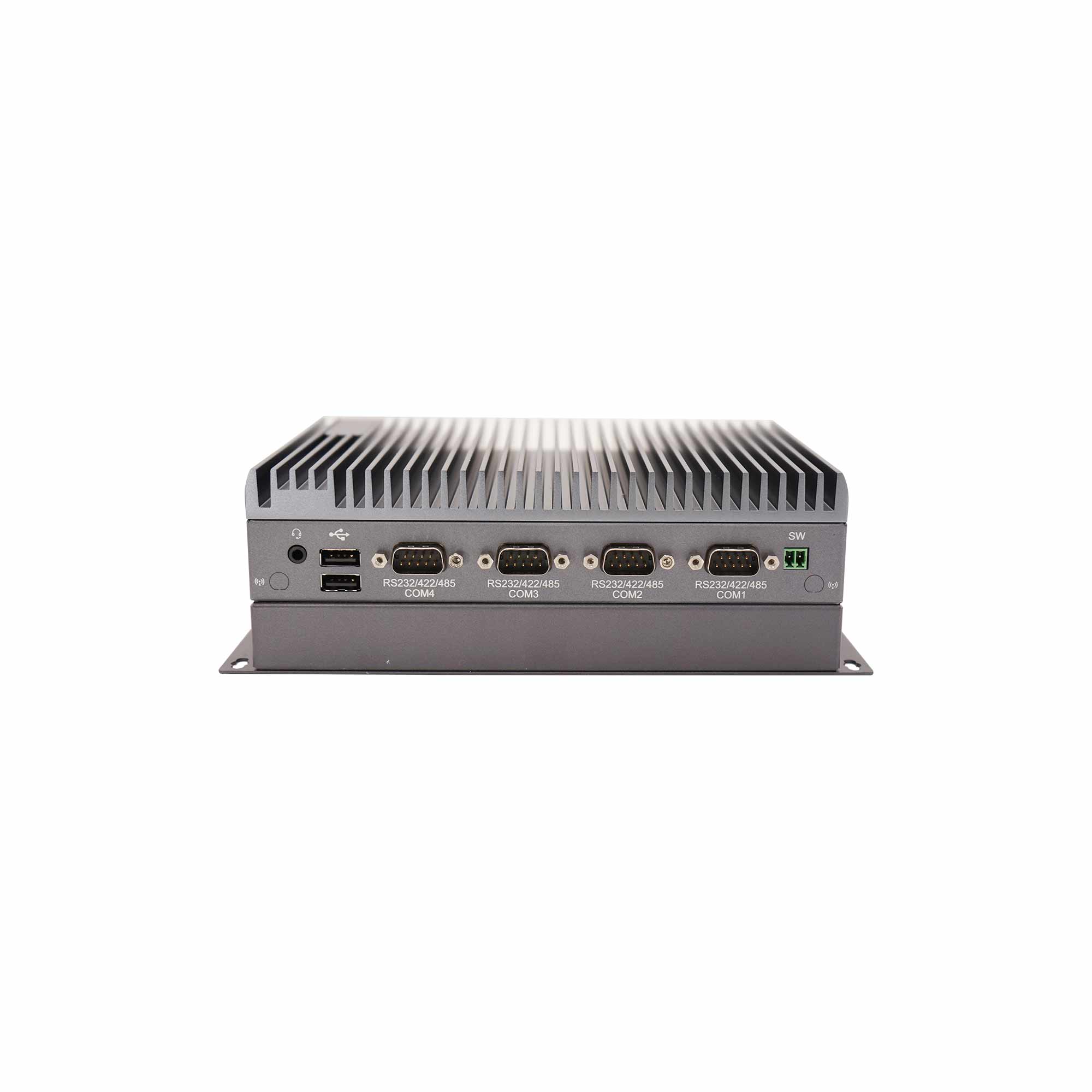

串口 COM

4 x RS-232/422/485 (default RS-232) with auto flow control

USB

2 x USB3.2 Gen. 2
4 x USB2.0

按钮 Button

1 x Power button W/Led

远程开关 Remote ON-OFF

1 x SW

内部接口 Internal I/O

扩展Expansion

1 x mPCIe (PCIe/ USB2.0/mSATA signal supported)
1 x 3052 5G (USB3.0 signal supported)

GPIO

1 x 8bit programmable GPIO pin header 【3.3 | 5V Jump adjustable】

SIM卡

1 x SIM Card socket for 3G/4G module
1 x SIM Card socket for 5G module

串口

2 x COM232 by Pinhead

扩展模组 Extension module

Extension Module A (optional)

16DI-16DO
(1) 输入电压 DC 5-24V ，LPC 方案，理论响应时间≤ 2ms
(2) 输入频率≤ 500Hz；隔离等级：8 x 隔离 DI, 8 x 隔离 DO，DI 3000Vrms，DO 2450Vrms
(3) 制式切换：兼容 PNP 和 NPN 传感器输入, NPN 和 PNP 可选 , 程式切换；
(4) 驱动能力：NPN 最大可达 350mA, PNP 最大可达 500mA

环境 Environmental

操作温度 Operating Temp.

-20℃ ~ 60℃(SSD)

存储温度 Storage Temp.

-40℃ ~ 85℃

湿度 Relative Humidity

5% ~ 95%, 非凝结状态Non-condensing

振动 Vibration

SSD: 5~500Hz, 2Grms operation

机械冲击 Shock

Operation: 10G@11ms
Non-operation: 30G@11ms

电源 Power

电源输入 Power Input

10~36VDC, 2-pin phoenix connector

机构 Mechanical

外观 Housing

铝合金 Aluminum Alloy

安装方式 Mounting

Desk-Mount, Wall-Mount, DIN-Rail(optional)
VESA-mount (75 x 75mm,100 x 100mm optional)

尺寸 Dimension

224 x 140 x 46.2 mm ( 单层基础款)
224 x 140 x 70 mm ( 两槽扩展款)

重量 Weight

1.6 kg

认证 Certification

安规认证 Certification

CCC，CE，FCC

■ 订购清单 Order List

标配
Standard

型号 Model

描述 Description

G151DE00-HUH-G

M2-2242_THERMAL-PAD_28*26*2

2G151DT00-HUH-G

Memory_thermal-pad_57*12.5*1.5,

34046QJ00-600-G

1 x 2P Remote conn (3.50), female

34046QH00-GLA-G

2pin DC-IN Phoenix Connector,5mm,FOXCONN

选配
Optional

型号 Model

描述 Description

CTO-090W-HK00

HK 12V 90W adapter,150cm power cord

35105R800-JTU-G

8bit GPIO Cable (DB9 Connect )

35107YP00-JTU-G

2*RS232 Y Cable
